ضبط إعدادات اكسز airlive wl-5470ap

كيفية ضبط إعدادات اكسز airlive wl-5470ap

شرح بالصور ضبط إعدادات اكسز airlive موديل wl-5470ap ارسال واستقبال, حماية, وشرح جميع الاعدادات بالتفاصيل الممله.

airlive wl-5470ap

تابع ايضا | ضبط اعدادات اكسز بوينت TL-WR741ND V5 لأستقبال وارسال الانترنت

 حل مشكلة اكسز EDIMAX موديل BR-6428nS V3

تحديث وضبط اعدادات اكسز totolink n100re-V3

ضبط اعدادات اكسز بوينت TP-Link Wireless WR840N

استقبال الانترنت بسلك وبثه عبر اكسز Buffalo WZR-HP-G300NH

طريقة عمل كونفجريشن Configurar Acess point TPLINK TL-WA701 ND V2

طريقة عمل كونفجريشن Configurar Acess point TPLINK TL-WA701 ND V1

ضبط اعدادات access point tp link TL WA500G

ماهو اكسز airlive wl-5470ap

هو نقطة اتصال ارسال واستقبال هوائيا متعدد الوظائف من خلاله يمكنك استقبال الانترنت بسلك واعادة بثه هوائيا كما يمكنك من خلاله اعادة بث اشارة الانترنت با اكثر من طريقة.

. WL-5470AP is world's most popular multi-function access point. It features an impressive total of 8 wireless
multi-function modes that are not available in normal access point. In addition, the ACK timeout and RSSI
feature makes it suitable for long distance application. From ordinary AP application to Hotspot and WISP
usage, you will find the WL-5470AP is the device you want.

. WL-5470AP is an IEEE802.11b/g compliant 11 Mbps & 54 Mbps Ethernet Wireless Access Point. The
Wireless Access Point is equipped with two 10/100 M Auto-sensing Ethernet ports for connecting to LAN and

also for cascading to next Wireless Access Point.

. WL-5470AP provides 64/128bit WEP encryption, WPA-PSK, WPA2-PSK and IEEE802.1x which ensures a
high level of security to protect users’ data and privacy.

The MAC Address filter prevents the unauthorized
MAC Addresses from accessing your Wireless LAN.

Your network security is therefore double assured.
The web-based management utility is provided for easy configuration that your wireless network connection
is ensured to be always solid and hassle free.

مميزات اكسز بوينت airlive wl-5470ap


ضبط اعدادات اكسز airlive wl-5470ap

1.1 Features
1. 4x100Mbps LAN ports for Wireless AP cascade.,2MB flash,16MB SDRAM.
2. TX output power is limited to 20dBm (EU), 23dBm (FCC), up to 25dBm (South America).
3. AP , Client, Bridge ,WDS Repeater, Universal Repeater mode.
4. WISP Client Router, WISP+ Universal Repeater, Gateway mode.
5. Allows WEP 64/128 bit.
6. Support WPA-PSK, WPA2-PSK encryption.
7. Support data rate automatic fallback.
8. Automatic channel selection.
9. Client access control.
10. Supports 802.1x/Radius client with EAP-TLS, TKIP, AES encryption.
11. Supports IAPP.
12. Adjustable Tx power, Tx rate, and SSID broadcast.
13. ACK Timeout , Watch dog function.
14. Web interface management.
15. Support System event log and statistics.
16. MAC filtering (For wireless only).

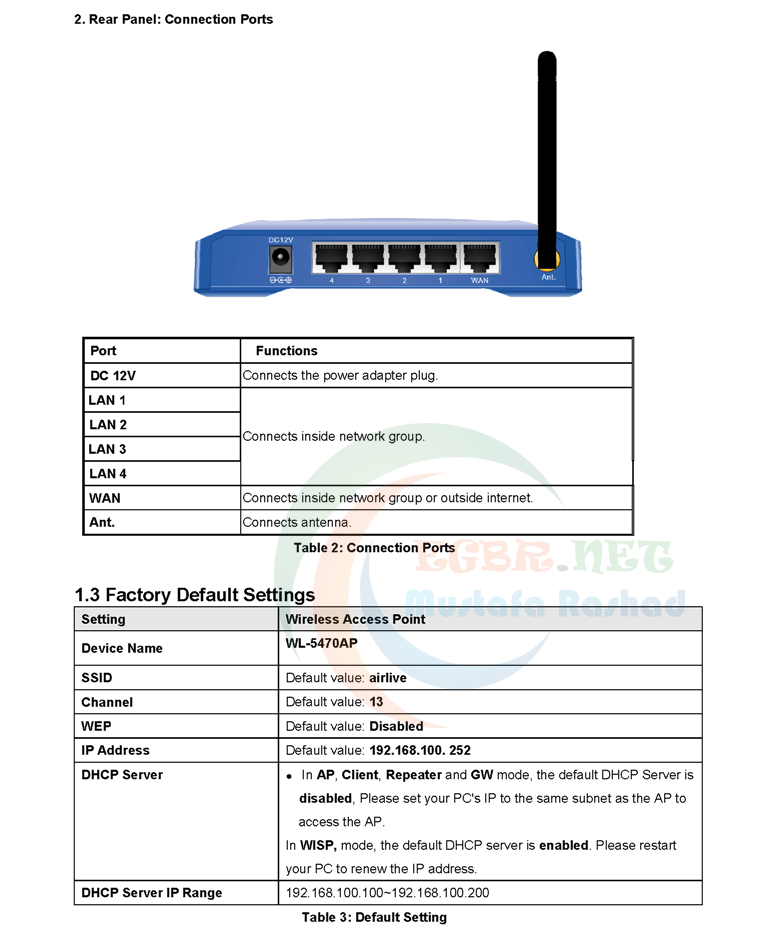

الجسم الخارجي للاكسز airlive wl-5470ap.



اهم النصائح قبل تركيب اكسز بوينت airlive wl-5470ap

اختيار المكان المناسب , حماية اكسز airlive wl-5470ap من العوامل الطبيعيه الصعقات والامطار وغيرها .

Before you starting hardware connection, you are advised to find an appropriate location to place the
Access Point. Usually, the best place for the Access Point is at the center of your wireless network, with line
of straight to all your wireless stations. Also, remember to adjust the antenna; usually the higher the antenna
is placed the better will be the performance.

1. Connect to your local area network: connect an Ethernet cable to one of the Ethernet port.

2. (LAN1 to LAN4) of this Wireless Access Point, and the other end to a hub, switch, router, or another
wireless access point.

3. Power on the device: connect the included AC power adapter to the Wireless Access Point’s power port
and the other end to a wall outlet.

اهم الاوضاع التي تتوافر في اكسز بوينت airlive wl-5470ap

About the Wireless Operation Modes

The WL-5470AP v2 device provides all 7 modes of wireless operational applications with:

1- Access Point Mode.
2- Client Mode.
3- Bridge Mode.
4- WDS Repeater Mode.
5- Universal Repeater Mode.
6- WISP (Client Router) Mode.
7- WISP + Universal Repeater Mode.
8- GW Mode

كيفية استقبال الانترنت بسلك واعادة بثه هوائيا باكسز airlive wl-5470ap

Access Point Mode

When acting as an access point (default setting), this device connects all the stations (PC/notebook with
wireless network adapter) to a wired network. All stations can have the Internet access if only the Access
Point has the Internet connection. See the sample application below.

ولكي نقوم باستقبال الانترنت بسلك واعادة بثه هوائيا عبر اكسز بوينت airlive wl-5470ap لا بد من تثبيت IP من نفس رنج IP الدخول للراوتر تابع الشرح.

قم بالضغط علي ايقونة الانترنت الموجوده في شريط المهام واختيار open network and sharing center.

بعد كده اضغط علي Local Area Connection.

ثم properties.

اختار بروتوكول Internet Protocol Version 4‏(TCP/IPv4).

بعد ذلك :

  1.  ip addresses اكتب امامها 192.168.100.152.
  2.  subnet mask اضغط عليها هيظهر ليك الارقام .
  3. اما default gateway اكتب IP الدخول للأكسز 192.168.100.252.

قم بالضغط علي mode.

بعد ذلك من اجل استقبال الانترنت بسلك وبثه هوائيا عبر اكسز airlive wl-5470ap قم باختيار المود AP Access Point. والضغط علي setup كما تشاهد في الصورة التالية.

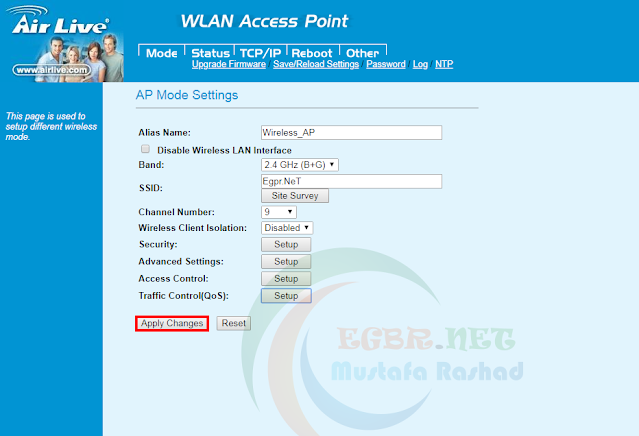

قم بكتابة اسم الشبكة واختيارالقناة كما هو موضح امامك في الصورة التاليه بعد ذلك قم بالضغط علي كلمة setup الموجوده امام security من اجل اضافة كلمة مرور وحماية الشبكة.

قم بأختيار تشفير كلمة المرور, أكتب كلمة مرور قوية, واحفظ الأعدادات.

قم بحفظ الاعدادات من خلال الضغط علي apply.

ثم بعد ذلك قم بعمل اعادة تشغيل للاكسز من اجل تنفيذ الاعدادات الجديدة.

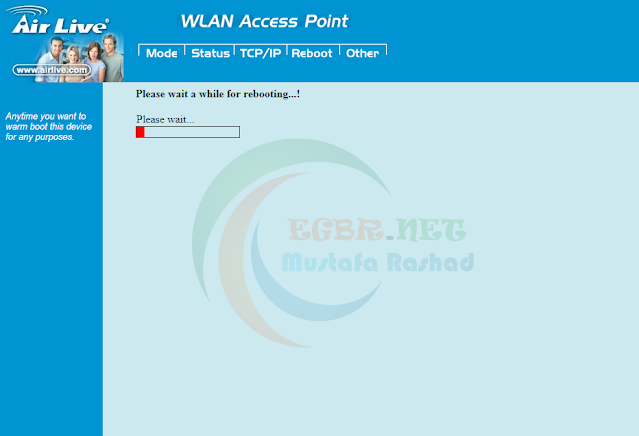

انتظر حتي يقوم اكسز airlive wl-5470ap بعمل اعادة تشغيل.

وبكده نكون انتهينا من ضبط اعدادات اكسز airlive wl-5470ap للعمل كا اكسز بوينت واستقبال الانترنت بسلك واعادة بثه هوائيا.

كيفية استقبال الانترنت هوائيا واعادة بثه باكسز airlive wl-5470ap

كيف يمكنني استقبال الانترنت هوائيا واعادة بثه هوائيا من خلال اكسز airlive wl-5470ap .

يمكنك استقبال الانترنت هوائيا عبر اكسز airlive wl-5470ap مع امكانية اعادة بثه من خلال اختيار اي مود من المودات الثلاث التاليه وكل مود حسب متطلبات الانترنت لديك .

المود الاول : WDS Repeater .

المود الثاني : Universal Repeater .

المود الثالث : WISP + Universal Repeater .

والمود الذي سوف نقوم بشرحه في اكسز airlive wl-5470ap  هو Universal Repeater

قم بالدخول لاعدادات اكسز بوينت airlive wl-5470ap والضغط علي mode واختيار Universal Repeater والضغط علي setup.

بعد ذلك قم بالضغط علي site survey.

قم باختيار الشبكة المراد اعادة بثها من خلال اكسز airlive wl-5470ap والضغط علي connect.

في حالة ما اذا كانت الشبكة محمية بكلمة مرور سيظهر لك صفحه تطلب منك ادخال كلمة مرور.

اما اذا كانت الشبكة غير محمية او تستخدم سيرفر مايكروتك سيظهر لك.

قم بالضغط علي apply وانتظر حتي يتم اعادة تشغيل الاكسز.

شرح بالصور ضبط اعدادات اكسز airlive wl-5470ap

اضغط OK.

وهكذا نكون انتهينا من شرح اعادة بث الانترنت هوائيا من خلال اكسز بوينت airlive wl-5470ap.

شرح طريقة حماية اكسز بوينت airlive wl-5470ap

لحماية اكسز بوينت airlive wl-5470ap قم باضافة كلمة مرور للدخول لاعدادات الاكسز كما تشاهد في الصوره التالية:

شرح بالصور ضبط اعدادات اكسز airlive wl-5470ap

قم بتسجيل الدخول لإعدادات الاكسز من خلال اسم المستخدم وكلمة المرور.

وهكذا نكون قد انتهينا من شرح اعدادات اكسز بوينت airlive wl-5470ap ارسال واستقبال.

 واشكركم وباذن الله نتقابل في شرح جديد.
